Объём цистерны: 12 куб. м
Насос: КО-505
Варианты насоса: КО-510, PNR-122, PVT-200, PVT-400
Открывание дна: ТЛ600
Шасси: КАМАЗ-65115 (6×4, ДВС КАМАЗ 300 л. с., КПП-154)
Спальное место: нет

В избранное
Сравнить
Распечатать
Скачать PDF
Описание Характеристики

Вакуумные ассенизаторские машины предназначены для сбора жидких отходов, откачки воды, их транспортировки к месту утилизации, а также для заполнения, транспортировки и выгрузки любых технических жидкостей.

МВ-12 могут быть изготовлены во всех климатических исполнениях. Возможно изготовление цистерн как с открывающимся днищем так и без такой функции.

Автотехника рассчитана на эксплуатацию по общей сети дорог 1-3 категорий (СНиП 11-Д5).

Составляющие цистерны:

  • цистерна (круглое сечение, 09Г2С),

  • вакуумная установка (основание, насос, маслоотделитель, влагоотделитель, трубопроводы),

  • электрооборудование.

Варианты исполнения:

  • Быстросъемный технологический люк для чистки цистерны.
  • Дополнительная заливная горловина в задней части цистерны.
  • Подогрев шиберной задвижки от системы выхлопа ДВС.
  • Четырехконтурная система освещения рабочей зоны.
  • Инструментальный ящик на заднем свесе рамы .

Технические особенности вакуумной машины

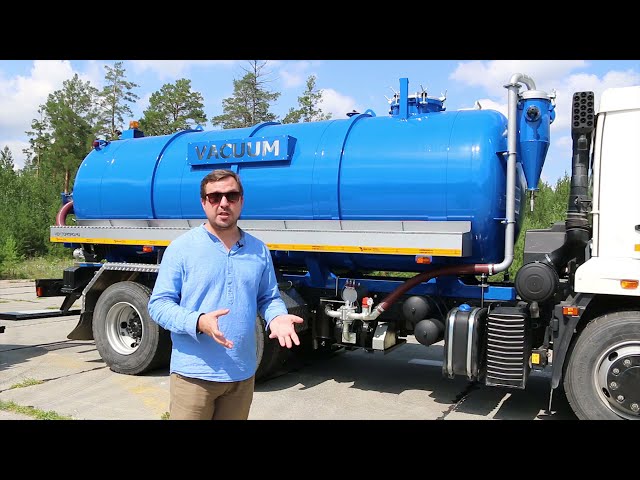

Машина вакуумная МВ-12 — автошасси КАМАЗ-65115 с размещенным на нем навесным спецоборудованием.

Цистерна вакуумная — ёмкость круглого сечения. Конструкция сварная состоящая из двух днищ и обечайки.

Сверху цистерны расположена горловина, закрытая крышкой. На крышке установлены предохранительный клапан, вакуумный клапан и трубка для отвода воздуха при разряжении либо создании давления. Предохранительный клапан, вмонтирован в крышку горловины, и служит для для ограничения давления в цистерне. Вакуумный клапан состоит из крышки, корпуса и клапана, предназначен для ограничения вакуумирования.

Сзади, на торце цистерны размещен приемный люк, который предназначен для наполнения и слива жидкости. Люк герметично закрывается крышкой, на которой закреплен кран и напорная головка с заглушкой.

Для удобного обслуживания горловины цистерны оператором есть площадка обслуживания из перфорированного листа и подъёмная лестница.

Автоцистерна оборудована напорно-всасывающим рукавом, который в транспортном положении находится в пенале.

Номинальное напряжение в сети оборудования 24В, постоянный ток от сети автомобиля.

Средства безопасности

  • Размещение глушителя выхлопа шасси — cогласно комплектации шасси.
  • Защита топливных баков — согласно комплектации шасси.
  • Устройство заземления — 1 шт. (цепь заземления на отбойнике).
  • Медицинская аптечка — 1 шт.
  • Упор противооткатный — 2 шт. с кронштейнами (ДОПОГ п. 8.1.5.2).
  • Заднее защитное устройство (отбойник) 1 шт. (ГОСТ Р 41.58).

Характеристики цистерны

Объем, куб. м 12
Форма поперечного сечения круглая
Количество секций в цистерне 1
Открывание днища механическое
Основная технологическая горловина переднее размещение
Дополнительная горловина заднее размещение, Ø 250 мм, на расстоянии 1 м от заднего дна
Смотровая площадка с перилами общая на 2 горловины. Подъем на площадку осуществляется с помощью лестницы, которая расположена с левой стороны цистерны.
Марка стали 09Г2С (низколегированная сталь толщиной не менее 4 мм)
Шпангоуты наружные
Крепление цистерны к шасси поясное крепление («плавающий тип») либо технологическая опора («несущая опора»)
Цвет цистерны по выбору заказчика

Характеристики устанавливаемых насосов

Показатель КО-505 PNR-122 PVT-200 PVT-400 ВК-6М2 ВР-8/3
Производительность, куб. м/ч 310 740 1280 2600 240 480
КПД, % 80–90 92 92 92
Частота вращения, об/мин 1150 1300 3000–4500 3000–4500 1500 26
Максимальное разряжение 0,085 МПа 92% 0,0037 МПа 0,0037 МПа 0,0039 МПа
Максимальное давление, бар 0,6 2 2 2 1,5 2,93
Мощность, кВт 9 19 38 38 22 22
Максимальный нагрев насоса, °С 80 150 90 90 – –
Масса, кг 125 177 160 240 530 170

Вакуумное оборудование цистерны

Привод насоса от КОМ / от ДОМ / от гидравлической системы автомобиля / от карданного вала
Рукава напорно-всасывающие 2 шт., ДУ-125 мм, длина 6 м
Сливной приемный клапан ДУ-200 поворотный, дисковый
Укладка рукавов металлические короба по обеим сторонам цистерны
Компоненты защиты вакуумной установки первый запорный клапан в горловине,
второй запорный клапан в ресивере,
вакуумный клапан (-0,8 кг/см2),
клапан избыточного давления (0,4 кг/см2),
датчик предельного заполнения MS DUG11-N-10 с отключением двигателя шасси.
Элементы визуального контроля предельного наполнения цистерны

смотровое окно сферической формы с подсветкой, смонтировано в верхней части заднего донышка,
механический уровнемер поплавкового типа, стрелка-указатель выведена с левой стороны цистерны

Характеристики шасси КАМАЗ-65115

Двигатель
Модель двигателя Cummins ISB6.7 E5 300 (Евро-5)
Макс. полезный крутящий момент, Нм (кгсм) 1087 (111)
при частоте вращения коленвала, об/мин 1300
Максимальная полезная мощность, кВт (л. с.) 215 (292)
при частоте вращения коленчатого вала, об/мин 2500
Рабочий объем, л 6,7
Расположение и число цилиндров рядное, 6
Степень сжатия 17,3
Тип двигателя дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха
Кабина
Исполнение без спального места или со спальным местом (в зависимости от комплектации)
Тип кабины расположенная над двигателем, с высокой или низкой крышей (в зависимости от комплектации)
Колеса и шины
Размер обода 7,5-20 или 7,5-22,5 или 8,25-22,5 (в зависимости от комплектации)
Размер шин 10.00 R20 или 11.00 R20 или 11.00 R22,5 (в зависимости от комплектации)
Тип колес дисковые
Тип шин пневматические, камерные или бескамерные с регулированием давления
Коробка передач
Модель КП ZF 9S1310 КАМАЗ-144
Передаточные числа на передачах 1-9,48; 2-6,58; 3-4,68; 4-3,48; 5-2,62; 6-1,89; 7-1,35; 8-1,00; 9-0,75; ЗХ-8,97 мод. KАМАZ-154: 1-7,82-6,38; 2-4,03-3,29; 3-2,50-2,04; 4-1,53-1,25; 5-1,000-0,815; ЗХ-7,38-6,02 1-7,82; 2-4,03; 3-2,50; 4-1,53; 5-1,00; ЗХ-7,38
Тип механическая, 9-тиступенчатая
Управление механическое, дистанционное
Число передач КП 9
Система выпуска и нейтрализации
Вместимость бака с нейтрализующей жидкостью, л 35
Тип глушитель, совмещенный с нейтрализатором
Система питания
Вместимость топливного бака, л 210 или 350 или 500 (в зависимости от комплектации)
Сцепление
Привод гидравлический с пневмоусилителем
Тип диафрагменное, однодисковое
Тормоза
Привод пневматический
Размеры диаметр барабана, мм 400
Ширина тормозных накладок, мм 140
Характеристики а/м полной массы
Внешний габаритный радиус поворота, м 9,7
Максимальная скорость, не менее, км/ч 100
Угол преодолеваемого подъема, не менее, % (град) 25 (14°)
Электрооборудование
Аккумуляторы, В/А•ч 2×12/190
Генератор, В/Вт 28/2000
Напряжение, B 24
