Вакуумные ассенизаторские машины предназначены для сбора жидких отходов, откачки воды, их транспортировки к месту утилизации, а также для заполнения, транспортировки и выгрузки любых технических жидкостей.
МВ-10М-ОД может быть изготовлена во всех климатических исполнениях. Возможно производство цистерн как с открывающимся днищем так и без такой функции.
Автотехника рассчитана на эксплуатацию по общей сети дорог 1-3 категорий (СНиП 11-Д5).
Составляющие цистерны:
- цистерна (круглое сечение, 09Г2С),
- вакуумная установка (основание, насос, маслоотделитель, влагоотделитель, трубопроводы),
- электрооборудование.
Технические особенности вакуумной машины

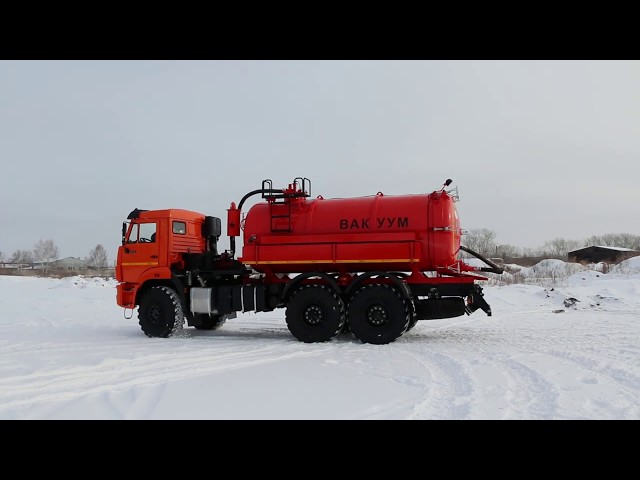

Машина вакуумная МВ-10М на автошасси КАМАЗ-43118 с размещенным на нем навесным спецоборудованием с открывающимся задним днищем.
Цистерна вакуумная — ёмкость круглого сечения. Конструкция сварная состоящая из двух днищ и обечайки.
Сверху цистерны расположена горловина, закрытая крышкой. На крышке установлены предохранительный клапан, вакуумный клапан и трубка для отвода воздуха при разряжении либо создании давления. Предохранительный клапан, вмонтирован в крышку горловины, и служит для для ограничения давления в цистерне. Вакуумный клапан состоит из крышки, корпуса и клапана, предназначен для ограничения вакуумирования.
Сзади, на торце цистерны размещен приемный люк, который предназначен для наполнения и слива жидкости. Люк герметично закрывается крышкой, на которой закреплен кран и напорная головка с заглушкой.
Для удобного обслуживания горловины цистерны оператором есть площадка обслуживания и подъёмная лестница.
Автоцистерна оборудована напорно-всасывающим рукавом, который в транспортном положении находится в пенале.
Номинальное напряжение в сети оборудования 24В, постоянный ток от сети автомобиля.
Варианты исполнения:
- Быстросъемный технологический люк для чистки цистерны.
- Дополнительная заливная горловина в задней части цистерны.
- Подогрев шиберной задвижки от системы выхлопа ДВС.
- Четырехконтурная система освещения рабочей зоны.
- Площадка обслуживания люка цистерны из перфорированного листа с противоскользящим эффектом.
- Инструментальный ящик собственного производства на заднем свесе рамы автомобиля.
Средства безопасности
- Размещение глушителя выхлопа шасси — cогласно комплектации шасси.
- Защита топливных баков — согласно комплектации шасси.
- Устройство заземления — 1 шт. (цепь заземления на отбойнике).
- Медицинская аптечка — 1 шт.
- Упор противооткатный — 2 шт. с кронштейнами (ДОПОГ п. 8.1.5.2).
- Заднее защитное устройство (отбойник) 1 шт. (ГОСТ Р 41.58).
