Объём цистерны: 10 куб. м
Кол-во секций: 1
Насос: КМХ-65Д-40-200
Шасси: КАМАЗ-43118 (6×6, 300 л. с., Е-5)
Спальное место: нет

В избранное
Сравнить
Распечатать
Скачать PDF
Описание Характеристики

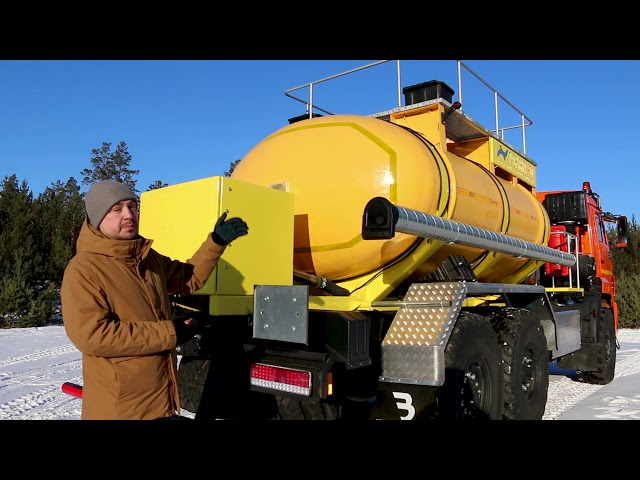

Кислотовозы АЦК-10МЛ на базе КАМАЗ-43118 предназначены для перевозки, кратковременного хранения и перекачивания агрессивной смеси соляной (30%) и плавиковой (5%) кислот. Максимальная плотность перевозимых жидкостей — 1,5 кг/см3.

Автоцистерна тарированная, покрытие «гелькоут» жёлтого цвета с надписью по бокам «Едкое вещество». Присутствует предупредительная маркировка на кузове, бампере и емкости.

Материал цистерны — стекплопластик на основе эпоксивинилэфирной смолы, толщиной 4 мм, с внутренним дополнительным слоем «ланера».

Цистерна установлена на шасси КАМАЗ-43118. Шасси оснащено гидрофикацией для подключения насоса.

Насосная установка — центробежный насос КМХ 65-40-200 с приводом от гидромотора.

Характеристики цистерны

Вместимость цистерны, л 10 000
Материал цистерны стеклопластик на основе эпоксивинилэфирной смолы, 4 мм, дополнительный внутренний слой
Сечение цистерны круг
Крепление цистерны  Бандажные пояса
Количество отсеков 1
Утепление минеральная вата, 50 мм
Заливная горловина в передней части емкости – 500 мм, на горловине емкости — быстро откручивающаяся крышка Ду 150
Дополнительно Лестница для подъема и сервисного обслуживания наливного люка (складная). Площадка обслуживания наливного люка со складными поручнями.

Характеристики насоса КМХ-65Д-40-200

Подача, куб. м 24
Напор, м 50
Мощность двигателя, кВт 15
Макс. плотность перекачиваемых жидкостей, кг/куб. м 1850
Материалы, из которых изготовлен насос Проточная часть насоса выполнена из химически стойкой пластмассы — армлена. Уплотнение вала – торцовое (силицированный графит).
Климатическое исполнение насоса  У2 по ГОСТ 15150-69. Допускается эксплуатация насоса при отрицательных температурах до -50°С.

Расшифровка обозначений насоса

КМХ тип насоса — консольный моноблочный химический
65 диаметр входного патрубка, мм
40 диаметр выходного патрубка, мм
200 условный диаметр рабочего колеса, мм

Характеристики шасси КАМАЗ-43118

Двигатель
Модель КАМАЗ-740.662-300
Диаметр цилиндра и ход поршня, мм 120/130
Макс. полезный крутящий момент, Нм (кгсм) 1275 (130)
при частоте вращения коленвала, об/мин 1300
Максимальная полезная мощность, кВт (л.с.) 221 (300)
при частоте вращения коленчатого вала, об/мин 1900
Рабочий объем, л 11,76
Расположение и число цилиндров V-образное,8
Система топливоподачи Common Rail
Степень сжатия 17
Тип двигателя дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха
Топливная аппаратура BOSCH
Кабина
Исполнение без спального места или со спальным местом (в зависимости от комплектации)
Тип кабины рестайлинговая, расположена над двигателем
ДЗК за кабиной
Колеса и шины
Размер обода 12.2-20,9
Размер шин 425/85 R21
Тип колес дисковые
Тип шин пневматические, с регулированием давления
Ошинковка Односкатная
Коробка передач
Модель КП ZF 9S1310
Передаточные числа на передачах 1-9,48; 2-6,58; 3-4,68; 4-3,48; 5-2,62; 6-1,89; 7-1,35; 8-1,00; 9-0,75; ЗХ-8,97
Тип механическая, 9-тиступенчатая
Управление механическое, дистанционное
Число передач КП 9
Раздаточная коробка
Тип механическая, двухступенчатая с блокируемым межосевым дифференциалом
Управление пневматическое
Система питания
Вместимость топливного бака, л 350+210
Сцепление
Привод гидравлический с пневмоусилителем
Тип диафрагменное, однодисковое, мод. ZF&SACHS MFZ 430
Тормоза
Привод пневматический
Размеры диаметр барабана, мм 400
Ширина тормозных накладок, мм 140
Характеристики а/м полной массы
Внешний габаритный радиус поворота, м 11,5...12,9
Максимальная скорость, не менее, км/ч 90
Угол преодолеваемого подъема, не менее, % (град) 31
Электрооборудование
Аккумуляторы, В/А•ч 2×12/190
Генератор, В/Вт 28/3000
Напряжение, B 24
Дополнительно
Комплектация МКБ, МОБ; автоподкачка шин, подогрев: топливозаборников, ФГОТ, зеркал заднего вида; защита топливных баков, светоотражающая маркировка, противоподкатный брус безопасности, сигнализатор заднего хода «Резвун», проблесковые маячки, экранирование электропроводки, медицинская аптечка – 1 шт.; знак аварийной остановки – 1 шт.; упор противооткатный – 2 шт.
