НПО «ВЕКТОР» проектирует и производит автоцистерны под конкретные нужды заказчика: модель АЦМ-11 КАМАЗ-43118 предназначена под перевозку метанола.
Автоцистерны АЦМ могут быть изготовлены во всех климатических исполнениях.
Составляющие цистерны:
- цистерна (круглого сечения, 09Г2С),
- насосная установка СВН-80 или СЦЛ-00,
- узел выдачи топлива УВТ в отдельном технологическом шкафу со счетчиком ППО-25 или ППО-40, с пистолетом РКТ-25,
- напорно-всасывающая группа,
- электрооборудование,
- противопожарное оборудование (огнетушители, ящик для песка).
Технические особенности

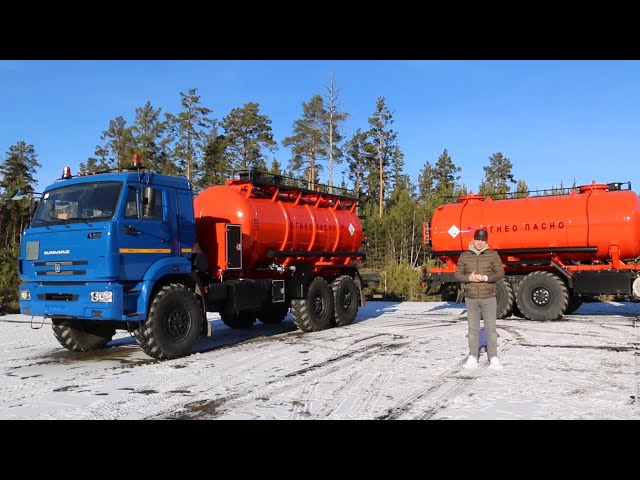

Специальный автомобиль представляет собой цистерну, смонтированную на автошасси «КАМАЗ».
Цистерна — сварная конструкция из двух днищ и обечайки круглой формы. Корпус цистерны выполнен из листовой углеродистой стали 09Г2С с поперечными волнорезами внутри. Для увеличения общего срока службы цистерны реализована герметизация сварных швов.
В цистерне имеется заливная труба. Сверху цистерны вварена горловина с люком-лазом (⌀ 500 мм), снизу — отстойник и фланец для присоединения к насосному узлу. Во избежание появления воздушных полостей при заполнении цистерны, установлены воздухоотводы — трубки, с концами выведенными в горловину. Узел выдачи метанола в интегрированном технологическом шкафу расположен в заднем отсеке.
Предусмотрен указатель уровня налива в виде смотрового стекла (клинкера) на горловине.
В крышку люка-лаза смонтированы клапаны: дыхательный и предохранительный — они отвечают за сообщение полостей секций цистерны с атмосферой.
На цистерне предусмотрена площадка для техобслуживания с антискользящей поверхностью в зоне горловины. Для комфортного подъема на площадку предустановлена лестница.
Основание цистерны выполнено из опор на надрамнике и предназначено для крепления к шасси. Опоры присоединяются к металлическим ложементам, которые крепятся к лонжеронам рамы автошасси стремянками. Для сохранения от смятия под опорами в ложементах расположены металлические стойки и ребра. Под опоры цистерны ставятся резиновые амортизаторы.
Электроподводка заложена в металлорукава, все электросоединения герметичны, приборы выполнены во взрывобезопасном исполнении.
На автоцистерне предусмотрен знак предупреждения «Огнеопасно». Топливные баки зищещены цельнолистовой сталью толщиной 4 мм. Сзади есть цепь походного заземления. 200 мм цепи должно касаться дорожного полотна.
Варианты исполнения:
- Подогрев цистерны от системы типа ППУ или от выхлопных газов ДВС.
- Термоизоляция цистерны: пенопласт ФРП, толщина термоизоляции — 55 мм.
- Защита цистерны боковым бронелистом толщиной 4 мм по всей длине.
- Антикоррозийная обработка цистерны.
- Пеналы напорно-всасывающих рукавов типа «АКН».
- Уровнемеры механического или электоронного типа.
Доработки под перевозку опасных грузов:
- цистерна оранжевого цвета с надписью «ОГНЕОПАСНО»,
- перенос глушителя,
- искрогаситель,
- экранированная электропроводка,
- катушка заземления,
- цепь заземления,
- защита топливных баков,
- заднее защитное устройство,
- проблесковые маячки оранжевого цвета – 2 шт.,
- огнетушители – 2 шт.,
- ящик для песка,
- ящик для кошмы,
- светоотражающая маркировка,
- крепление для информационной таблички класса опасности.
