Автоцистерны для светлых ГСМ (бензовозы) АЦ-20 КАМАЗ-6522 обеспечивают транспортировку, хранение светлых нефтепродуктов. Плотность нефтепродукта не более 0,83 т/куб. м.
Каждая цистерна имеет «Свидетельство о калибровке».
Автоцистерны для светлых ГСМ могут быть изготовлены во всех климатических исполнениях.
По необходимости установим узел выдачи топлива (УВТ) сбоку либо сзади автоцистерны.
Составляющие цистерны:
- цистерны (чемодан, 09Г2С),
- насосная установка СЦЛ 00А или СВН-80А,
- противопожарное оборудование (огнетушители, ящик для песка).
Технические особенности автоцистерны

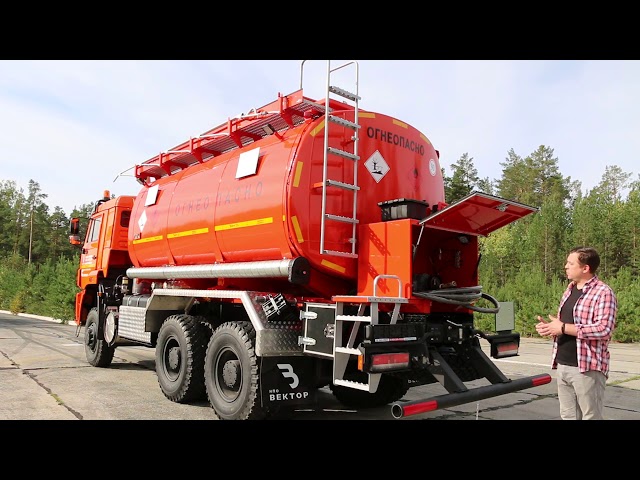

Специальный автомобиль представляет собой цистерну, смонтированную на автошасси «КамАЗ».
Цистерна — сварная конструкция из двух днищ и обечайки чемоданной формы. Корпус цистерны выполнен из листовой углеродистой стали 09Г2С и укреплен изнутри плосковыгнутыми жесткостями, которые дополнительно выполняют роль поперечных волнорезов. В цистерне имеется заливная труба. Сверху цистерны вварена горловина с люком-лазом (⌀ 500 мм), снизу — отстойник и фланец для присоединения к насосному узлу. Во избежание появления воздушных полостей при заполнении цистерны, установлены воздухоотводы — трубки, с концами выведенными в горловину.
Предусмотрен указатель уровня налива в виде смотрового стекла (клинкера) на горловине.
В крышку люка-лаза смонтированы клапаны: дыхательный и предохранительный — они отвечают за сообщение полостей секций цистерны с атмосферой.
На цистерне предусмотрена площадка для техобслуживания с антискользящей поверхностью в зоне горловины. Для комфортного подъема на площадку предустановлена лестница.
Основание цистерны выполнено из опор на надрамнике и предназначено для крепления к шасси. Опоры присоединяются к металлическим ложементам, которые крепятся к лонжеронам рамы автошасси стремянками. Для сохранения от смятия под опорами в ложементах расположены металлические стойки и ребра. Под опоры цистерны ставятся резиновые амортизаторы.
Электроподводка заложена в металлорукава, все электросоединения герметичны, приборы выполнены во взрывобезопасном исполнении.
На автоцистерне предусмотрен знак предупреждения «Огнеопасно». Сзади есть цепь походного заземления. 200 мм цепи должно касаться дорожного полотна.
Внимание! Конструкция цистерны предусматривает передвижение спецавтомобиля либо порожняком, либо с полностью наполненной цистерной. При частичной нагрузке велика вероятность опрокидывания из-за смещения центра тяжести.
Доработки под перевозку опасных грузов:
- цистерна оранжевого цвета с надписью «ОГНЕОПАСНО»,
- перенос глушителя,
- искрогаситель,
- экранированная электропроводка,
- катушка заземления,
- цепь заземления,
- защита топливных баков,
- заднее защитное устройство,
- проблесковые маячки оранжевого цвета – 2 шт.,
- огнетушители – 2 шт.,
- ящик для песка,
- ящик для кошмы,
- светоотражающая маркировка,
- крепление для информационной таблички класса опасности.
