Агрегат вакуумный АКН-10 на базе КАМАЗ-43118 рассчитан на эффективный сбор нефти, ее продуктов, газового конденсата, неагрессивных технологических жидкостей, а также их транспортировку к месту утилизации.
Автоцистерны АКН-10 могут быть изготовлены во всех климатических исполнениях, со спальным местом для водителя и без него.
Составляющие цистерны:
- цистерна (круглое сечение, 09Г2С),
- вакуумный насос (КО-505, PNR-122, PVT-200, PVT-400, ВК-6М2 либо ВР-8/3),
- электрооборудование,
- противопожарное оборудование (огнетушители, ящик для песка),
- измерительные средства (мановакуумметр).
Технические особенности вакуумного агрегата

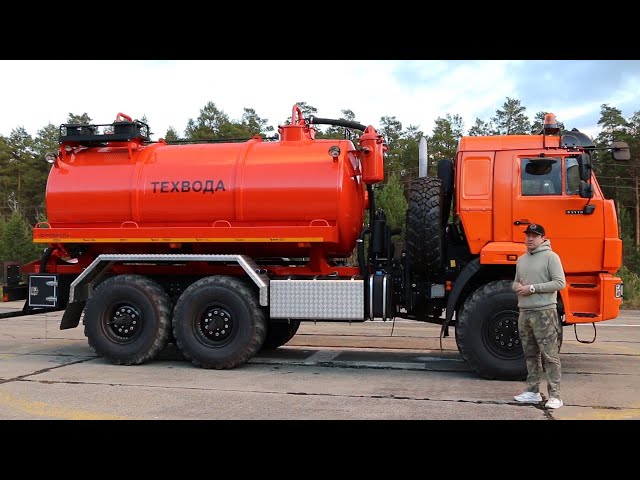

Автоцистерна АКН-10 — цистерна, смонтированная на автошасси «КАМАЗ».
Цистерна — сварная конструкция из двух днищ и обечайки круглой формы.
На цистерне предусмотрена площадка для техобслуживания с антискользящей поверхностью в зоне горловины. Для комфортного подъема на площадку предустановлена лестница.
Внизу заднего днища цистерны вварен патрубок с фланцем, на который на откидных болтах крепится приемный лючок. Он состоит из крышки, на которой крепится рукоятка с диском, при повороте рукоятки происходит открытие либо закрытие люка. Герметичность соединений достигнута уплотнениями. К приемному люку с помощью накидной гайки присоединён рукав, который состоит из напорно-всасывающего рукава ДУ100 мм, накидной гайки для соединения с лючком, прокладки и наконечника.
Компрессор назначен для создания вакуума в цистерне при заполнении и давления во время слива. Система вакуумной установки включает: вакуумный насос, маслоотделитель, влагоотделитель, систему трубопроводов с шаровыми кранами.
Привод насоса производится от движка шасси через карданный вал.
Основание цистерны выполнено из опор на надрамнике и предназначено для крепления к шасси. Опоры присоединяются к металлическим ложементам, которые крепятся к лонжеронам рамы автошасси стремянками. Для сохранения от смятия под опорами в ложементах расположены металлические стойки и ребра. Под опоры цистерны ставятся резиновые амортизаторы.
Электроподводка заложена в металлорукава, все электросоединения герметичны, приборы выполнены во взрывобезопасном исполнении.
На автоцистерне предусмотрен знак предупреждения «Огнеопасно». Сзади есть цепь походного заземления. 200 мм цепи должно касаться дорожного полотна.
Дополнительная комплектация:
- Быстросъемный технологический лючок для чистки цистерны.
- Дополнительная заливная горловина в задней части цистерны с сертификатом о тарировке.
- Подогрев шиберной задвижки от системы выхлопа ДВС.
- 4-х позиционная система освещения рабочей зоны.
- Инструментальный ящик собственного производства на заднем свесе рамы.
Доработки под перевозку опасных грузов:
- цистерна оранжевого цвета с надписью «ОГНЕОПАСНО»,
- перенос глушителя,
- искрогаситель,
- экранированная электропроводка,
- катушка заземления,
- цепь заземления,
- защита топливных баков,
- заднее защитное устройство,
- проблесковые маячки оранжевого цвета – 2 шт.,
- огнетушители – 2 шт.,
- ящик для песка,
- ящик для кошмы,
- светоотражающая маркировка,
- крепление для информационной таблички класса опасности.
